Дымососы типа ДН

Продукция→Тягодутьевые машины→Дымососы типа ДН

Дымососы центробежные одностороннего и двустороннего всасывания предназначены для отсасывания дымовых газов из топок паровых и водогрейных стационарных котлов при сжигании различных видов топлива.
Дымососами комплектуются котлы с уровновешенной тягой, оборудованные эффективно действующими золоуловителями (остаточная запыленность дымовых газов до 2 г/м3). Максимально допустимая температура перемещаемых дымовых газов не должна превышать 250°С. Основными узлами дымососов являются: рабочее колесо, ходовая часть, улитка, всасывающая воронка, всасывающие карманы, осевой направляющий аппарат и рама ходовой части.
Особенностью дымососов типа ДН-9...ДН-12,5 является то, что они выполняются без специальной ходовой части, а рабочее колесо непосредственно насаживается на вал электродвигателя. Для предотвращения перегрева передних подшипников электродвигателей при перемещении дымососами горячих газов посадочные поверхности ступиц рабочих колес выполняются со шлицевыми пазами, через которые подсасывается окружающий воздух и этим обеспечиваются нормальные температурные условия для надежной работы подшипников.
Ротор дымососов типа ДН-9...ДН-12,5 вынимается через отверстие в торцовой стенке, расположенной между рабочим колесом и электродвигателем.
Режим работы дымососов регулируется осевым направляющим аппаратом с помощью поворота лопаток, которые могут поворачиваться от 0 до -
90°. Привод лопаток направляющих аппаратов осуществляется вручную.

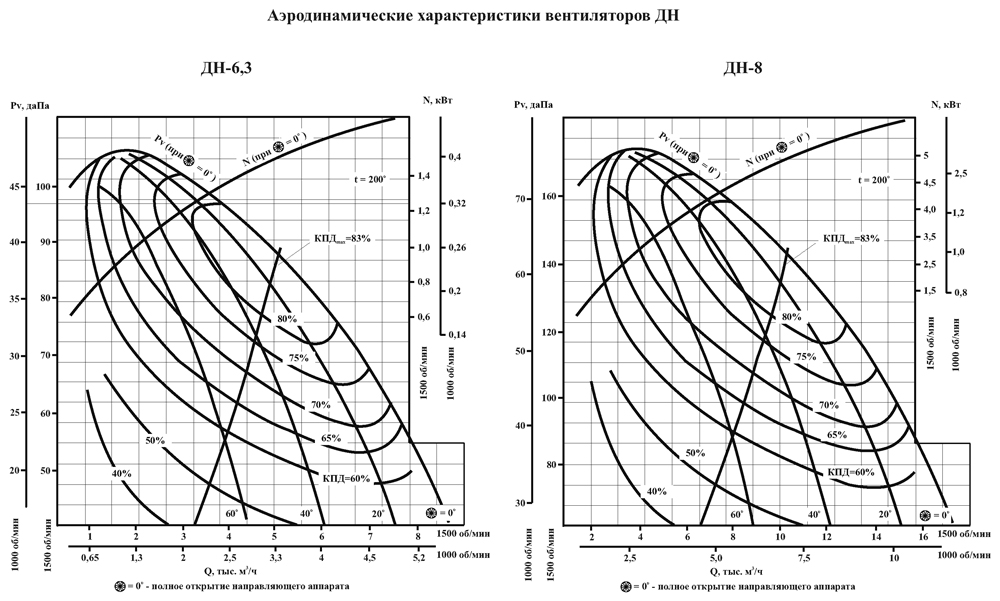

Производительность, полное давление, мощность и к.п.д. дымососов определяются на различных режимах по аэродинамическим характеристикам, приведенным в каталоге для каждого типа машины. Привод дымососов осуществляется от электродвигателей различных типов.
Для установки дымососов должен быть спроектирован и сооружен фундамент.
Конструкция дымососов не рассчитана на восприятие нагрузок от массы и теплового расширения подводящих и отводящих газовоздухопроводов, перед и за ними должны устанавливаться компенсаторы.
Использование вентиляторов в системах аспирации, вентиляции, сушки, обдувки, охлаждения и других не допускается.
Допускается применение дымососов в технологических устано вках для пер емещения неагрессивных газов с запыленностью твердыми частицами до 2 г/м3 по образивности и склонности к отложению не отличающимися от золы дымовых газов. Дымососы должны быть теплоизолированы согласно требованиям техники безопасности, в соответствии с которыми изолируются поверхности с температурой, превышающей 45°С , и для предотвращения конденсации влаги окружающего воздуха на наружных поверхностях.
В связи с тем, что дымомсосы работают с постоянной вибрацией, к теплоизоляционным конструкциям предъявляются повышенные требования в отношении механической прочности.
