Приточно-рециркуляционные агрегаты производительностью от 1 до 10тыс.м3 /ч предназначены для промышленного и гражданского строительства и могут применяться в качестве вентиляционных и отопительно-вентиляционных установок.
В агрегатах могут осуществляться очистка и нагрев воздуха.
Агрегаты могут работать на наружном или рециркуляционном воздухе, либо на их смеси. Раздача воздуха может осуществляться как по сети воздуховодов, так и непосредственно в помещение.
Агрегаты типа АПР представляют собой корпус, выполненный в виде параллелепипеда. Нижняя часть корпуса сварена из утепленных панелей и в ней расположены кассетный фильтр и калориферный отсек. В верхней части агрегата расположен вентилятор с выпускным диффузором. Узел воздухозабора расположен внутри агрегата и разделен перегородкой на два канала: для приточного и рециркуляционного воздуха.
Для удобства установки в помещении в агрегатах предусмотрены два положения выпускного диффузора для возможности вертикального или горизонтального выпуска воздуха.
В агрегатах АПР2 и АПРЗ,15 предусмотрены два отверстия для подачи наружного воздуха. Одно из них расположено в нижней части агрегата и используется, когда агрегат крепится на колонне или стене, а второе расположено в верхней части агрегата и используется, когда агрегат устанавливается на полу помещения.

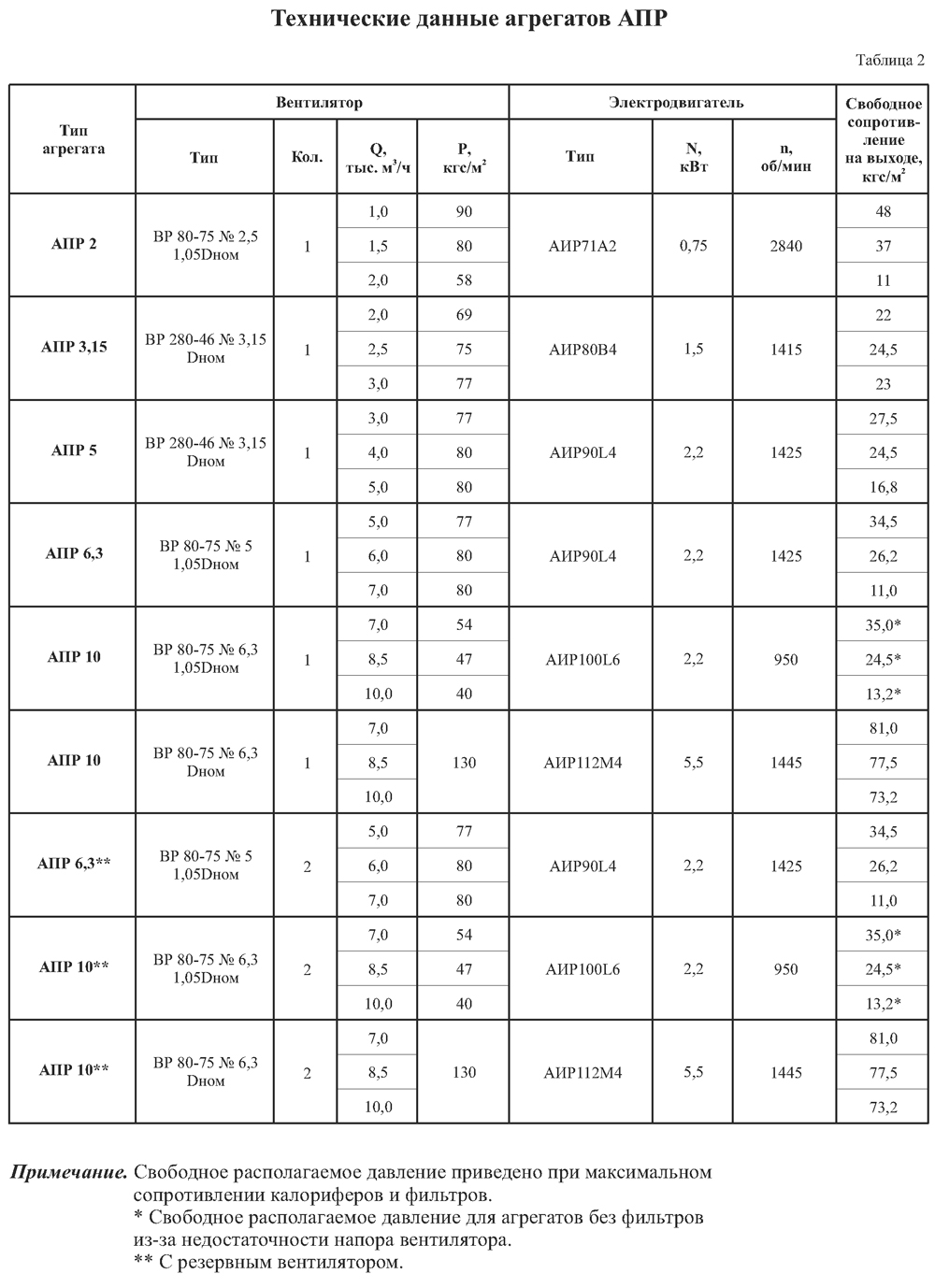

В агрегатах типа АПР применены вентиляторы ВР 80-75 и ВР 280-46.
Агрегаты производительностью от 1 до 5 тыс.м3/ч выполнены без резервного вентилятора . В агрегатах производительностью от 5 до 10 тыс.м3/ч предусмотрены резервные вентиляторы.
В агрегатах применены многоходовые биметаллические калориферы КСкЗ или КСк4.
В агрегатах АПР2-АПР5 калориферы устанавливаются в один или два ряда по ходу воздуха по одному калориферу в ряду.
В агрегатах АПР6,3 и АПР10 калориферы устанавливаются в один, два или три ряда по два калорифера в ряду.
Для снятия запаса поверхности нагрева и наладочной пусковой регулировки агрегата предусмотрена установка обводной заслонки.
Фильтр в агрегатах выполнен в виде вынимающейся кассеты, расположенной в нижней части агрегата. Кассета представляет собой металлическую рамку прямоугольной формы, в которой уложены ячейковые фильтры.
Агрегаты А П Р 1 0 , комплектующиеся вентилятором с электродвигателем 4А100L6, следует применять без фильтра ввиду недостаточно высокого располагаемого давления.
Агрегаты приточно -рециркуляционные изготавливаются в соответствии с ТУ 4863-058-04614058-05.
